新的技术:采用结构不连,上部用GD弹性混凝土连接,解决不同刚性物体之间的连接。
新的材料:GD弹性混凝土具有良好的材料性能,弹性和塑性,满足柔性连接的需要。
技术关键:新的工艺技术,专业施工队伍,专用搅拌设备190℃下恒温加热弹性混凝土。
柔性拼接技术,实际上是解决了刚性与刚性物体之间的柔性连接问题,目前这一技术,在新老桥拼缝、桥梁伸缩缝、连续缝、下立交(隧道)沉降缝以及道路窨井框等结构处理上广泛应用,并且取得了良好的效果。
在上述应用部位,由于连接的两侧结构上是相对独立的部分,不同刚性物体在荷载作用下位移或挠度不同,它们之间的沉降也不同,如果采用混凝土铺装连接,就容易受拉、受剪损坏,需要采用特殊的弹性材料来拼接。
GD弹性混凝土
GD弹性混凝土具有出色的性能优点,是柔性拼接施工的一种极佳材料。GD弹性沥青混凝土是由特种沥青材料和优质辉绿岩石料,并在190℃的温度下热拌而成,因此,具有较强的粘结力、弹性、热稳定性。它的力学特点:承受荷载和高频振动时显示弹性,而在低频持久力作用下则产生塑性。当车轮驶过时,桥梁振动是高频振动,弹性混凝土显示的弹性完全可以消除由接缝两侧由于挠度不同带来的影响;接缝两侧结构沉降及温度变化引起的变形是缓慢的过程,弹性混凝土的塑性同样能适应这种变化;弹性混凝土与铺装层和梁板之间良好的粘结,能有效防止雨水下渗,可以克服雨水对桥梁的腐蚀影响。
GD弹性缝优点
1)弹性好 适应荷载作用下高频振动
2)塑性好 消除不均匀沉降的影响
3)施工快捷 施工结束2小时即可通车
4)养护方便 3-5年简单维护一次即可再用
性能指标

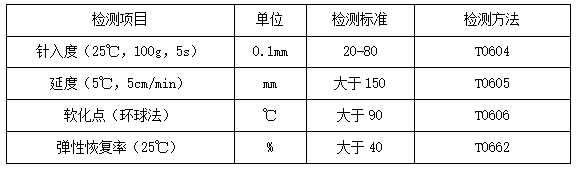

表1 GD弹性材料(特种沥青)的技术指标:

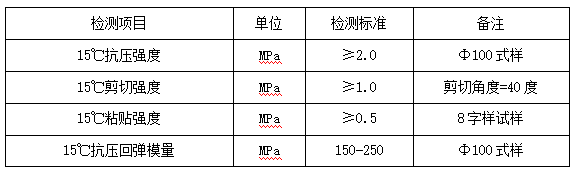

表2 GD弹性沥青混凝土的常温下物理性能指标

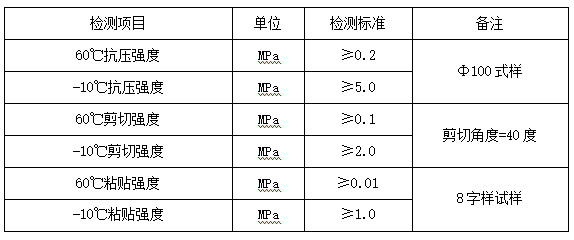

表3 弹性沥青混凝土高低温下物理性能指标
对需要维修改造的部位,设计针对性的处理方案。

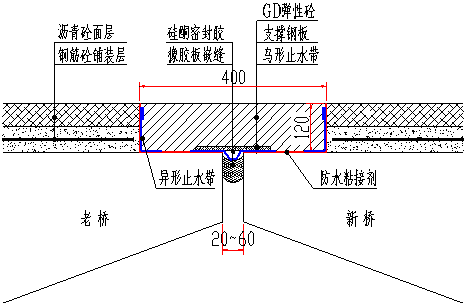

新老桥拼接缝结构示意图

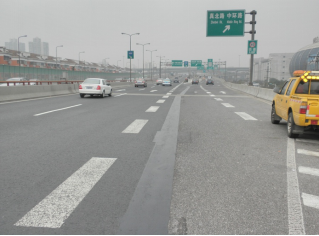

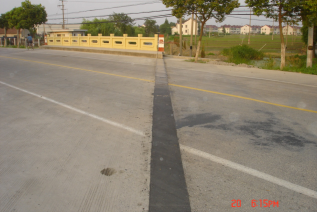

拼缝改造维修

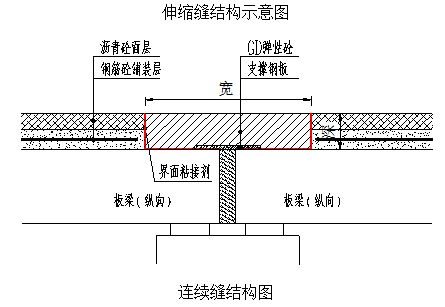

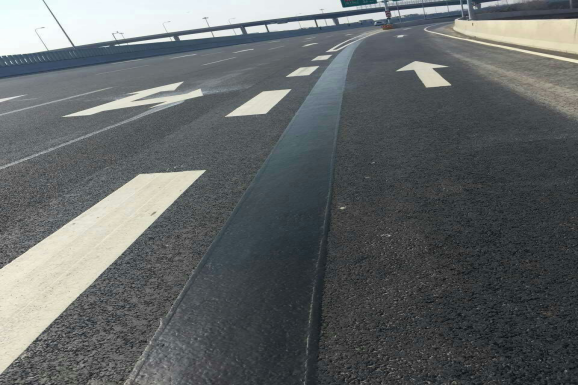

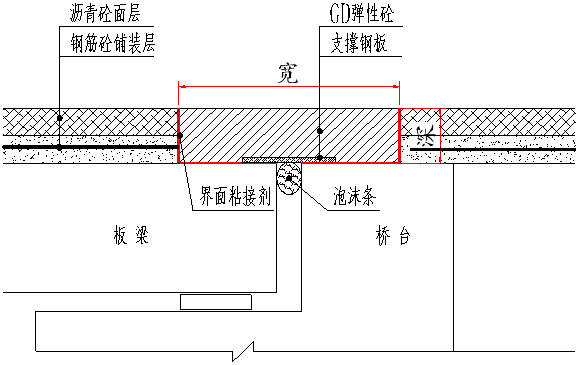

伸缩缝改造维修 连续缝改造维修

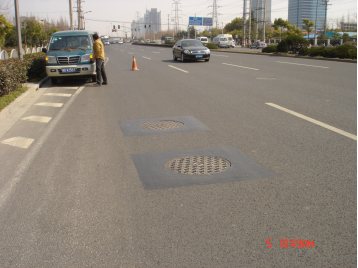

窨井改造维修
