天山西路
一、工程概况
天山西路跨线桥位于长宁区天山西路上,跨越S20公路,桥梁始建于1998年,该桥作为一座东西走向的19跨预应力钢筋混凝土空心板简支梁桥,总长384.04m,

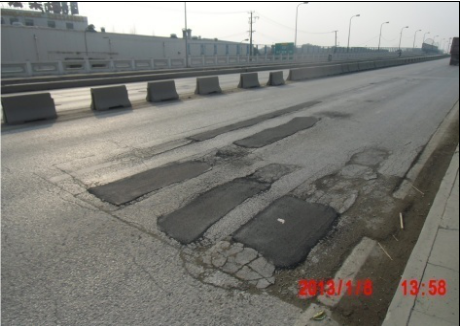

桥面车行道宽度为16m。目前桥面铺装纵向开裂严重,大部分呈碎裂状,且该桥通行重车较多,严重威胁桥梁运营安全。
根据检测公司所做荷载试验结果显示:该桥部分桥跨部分铰缝损坏甚至失效,该桥上部结构空心板梁承载能力仅能够满足汽车-15级、挂车-80荷载的安全承载要求。
二、病害及原因
交锋损坏
•铺装层厚度太薄
•铰缝内无钢筋设置
•铰缝设计有缺陷
铺装层太弱
•铺装层厚度最薄处只有3cm左右
•钢筋布置为ф8 间距为200mm*200mm
板缝钢筋问题
板缝钢筋没有包裹在铺装层内
钢筋尺寸偏小,不能很好起到抗拉作用
支座脱空
由于桥梁所承受的交通压力以及自重产生滑动、挤压导致支座脱空
三、技术方案

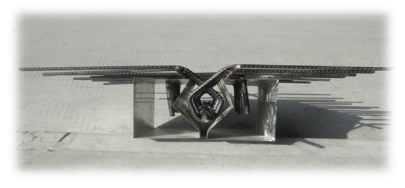

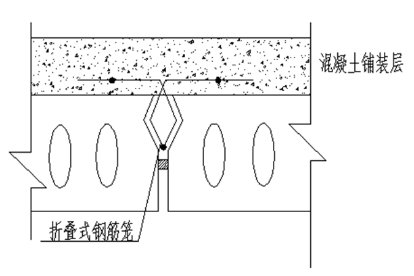

1)改进设计方案,在铰缝内设置折叠式钢筋笼,以加强铰缝的抗剪及抗拉能力。
2)加强铺装层
1.增加ф10铰缝钢筋。
2.铺装层钢筋布置为ф12 100mm*100mm间距。
3.在板梁边按10cm间距增加ф12 植筋。
4.采用新型混凝土浇捣,保证厚度。

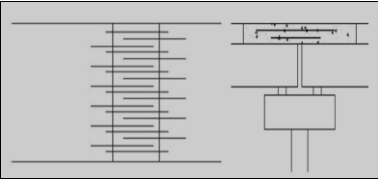

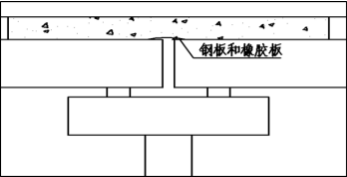

3)桥梁连续缝采用微弓钢板+钢筋渐变法

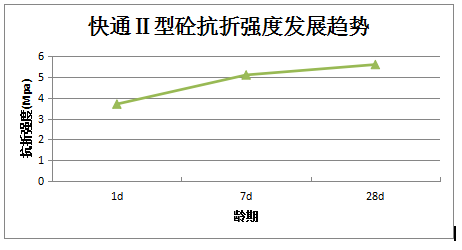

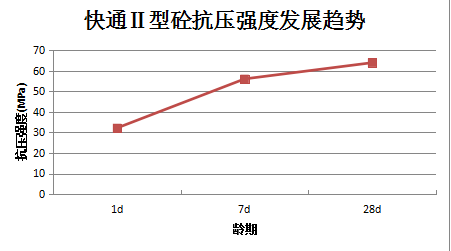

4)应用新材料,使用快通II型混凝土浇筑
因实际施工为单车道施工,为保证混凝土接缝质量及缓解交通压力尽早开放交通,故采用具有凝结时间短、早期强度高等特点的新材料快通II混凝土浇筑。
